METROLOGÍA Y NORMALIZACIÓN UNIDAD VI MAQUINA DE MEDICION POR COORDENADAS "MMC"

Máquina de medición de Coordenadas.

Rafael Muñoz Bueno define a la Máquina Medidoras por Coordenadas como Máquina que emplea componentes móviles que se trasladan a lo largo de guías con recorridos ortogonales, para medir una pieza por determinación de las coordenadas X, Y y Z de los puntos de la misma. las coordenadas de los puntos se determinan con un palpador y sistema de medición del desplazamiento, que se encuentran en cada uno de los ejes.

El principio de medición en una máquina medidora por coordenadas es el siguiente.

La medición de los patrones efectúa mediante la ejecución d e programas de control numérico (CNC)

Menor influencia del operador en el resultado final de la medida.

Mejor repetibilidad y reproducibilidad.

El CNC puede ser complementado con sistemas CAD

Automatización del proceso: Mayor número de medidas

Mejor tratamiento estadístico de los resultados obtenidos.

Reducción de costes económicos (menor tiempo de calibración).

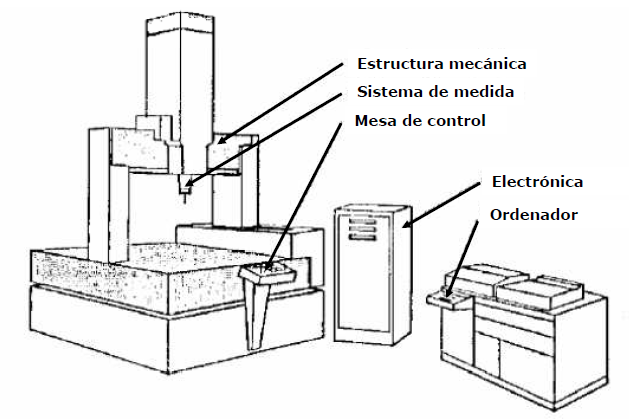

Subsistemas que integran la Máquina de medición de Coordenadas. "CMM"

Sistema mecánico.

• Comprende la estructura que alberga los carros y  los dispositivos de posicionamiento del movimiento de cada uno de ellos es decir las escalas de medición y las cabezas de lectura del posicionamiento

 Cabezal de medición.

• Registra puntos de interés sobre el objeto que se desea medir

 Sistema de Mando

• Tiene la capacidad de mover la maquina con velocidad y aceleraciones controladas repetir el posicionamiento con una precisión de micras de metro y hacer compensaciones geométricas

Software de Medición.

• Recibe la información de los puntos palpados y es capaz de generar líneas superficies y volúmenes de todo tipo con los que se modela la geometría de la pieza.

"CENAM"

La principal función de las MMC es la medición de geometría de piezas principalmente la industria de metalmecánica.

Tipos de coordenadas con que operan las "MMC"

Los tipos de coordenadas con que operan las MMC son Absolutas, Relativas y Polares.

La clasificación de Máquinas de medición de Coordenadas "MMC"

• Por MMC se suele entender generalmente las máquinas de 3 coordenadas: 3 ejes (XYZ)
• Existen también máquinas de una única coordenada horizontal (M1CH), que junto a las MMC forman el grupo más extendido de máquinas de medir por coordenadas.
• Por último, se encuentran las máquinas de dos coordenadas (bidimensionales), menos utilizadas que las anteriores.

los tipos de palpadores se emplean en la "MMC" de acuerdo con

Willson Andres Giraldo Hurtado

•   Palpadores punta rubí
•  Palpador rígido
•  Palpador digital

Potencia de aplicación dimensional de la "MMC"

La potencia de una máquina de MMC está determinada por su capacidad para calcular a partir de los puntos medidos otras magnitudes dimensionales como:

•  Distancias
• Posiciones relativas
•  Formas
• Ángulos

Configuración de las "MMC"

Variaciones de temperatura en las "MMC"

La temperatura no afecta las mediciones dentro de estas ya que las  mediciones cuentan con un sistema de compensación del efecto térmico opcional que se integra para compensar  variaciones de temperatura en la máquina y la pieza de trabajo dentro del intervalo de 16 °C a 26 °C.

Características comunes de las "MMC"

•      Compensación térmica
•       Diseño compacto.
•       Controlador CNC
•       Software de medición para una inspección
•       Alta exactitud, mediante escalas de vidrio protegidas en todos sus ejes.
•       Sistema de compensación térmica de error para variaciones en la pieza de trabajo y en la "MMC"
•       Sistema anti-vibratorio integrado
•       Servo controlador digital 32 bits.
•       Sistema de servo motor con baja vibración y menor emisión de ruidos.
•


•      En la figura se presenta una sonda de contacto continuo también de la marca Renishaw. La que aparece en dicha figura es una del modelo SP-25. Lleva montado un conjunto vástago-punta con una longitud de 21 milímetros y una punta esférica de rubí de 5 milímetros de diámetro.

•



Asociación Mexicana de Metrología de Coordenadas

             La Asociación Mexicana de Metrología de Coordenadas es un vínculo entre personas interesadas en este tipo de máquinas ya que se busca hacer crecer el conocimiento y conocer  técnicas de medición, instalación de MMC, sistema de calidad, normas, y muchos temas sobre medición de dimensiones.

Conclusiones

       las Máquinas de Medición por Coordenadas (MMC) juega un papel muy importante es la industria, ya que la verificación de los productos o servicios que se producen tienen que ser verificados para comprobar su calidad, y  se basan en  el principio de CNC el cual trabaja en el sistema de ejes X,Y,Z, son muy precisas y complejas en todos sus sentidos es por esto que pueden medir cualquier tipo de superficies.
